Geometria dei vettori

Vettori nel piano cartesiano

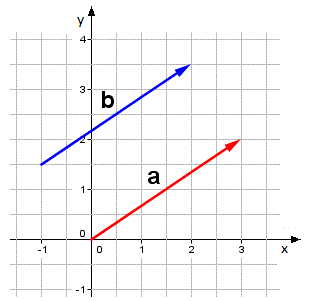

Quando si scompone un vettore lungo due prefissate direzione, conviene che le due rette scelte siano perpendicolari tra loro. In tal caso le due rette rappresentano gli assi x e y di un sistema di riferimento cartesiano e le componenti del vettore hanno la stessa direzione degli assi cartesiani. Nel piano cartesiano, dato un qualsiasi vettore potremo sempre considerarne uno equipollente e applicato nell'origine. Ad esempio, in figura dato il vettore b il vettore a è uguale al vettore b con la coda nell'origine.

In pratica, i vettori applicati nell'origine possono rappresentare qualsiasi vettore del piano. Consideriamo un vettore a con la coda nell'origine O degli assi e tracciamo le perpendicolari dalla punta del vettore agli assi cartesiani possiamo individuare i due vettori componenti a_x e a_y di a perpendicolari tra loro.

I vettori a_x e a_y sono le compomenti ortogonali del vettore a e la loro somma è uguale ad a:

a_x + a_y = a

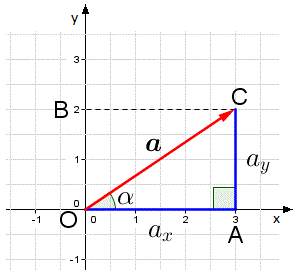

Quando consideriamo i vettori nel piano cartesiano con la coda nell'origine degli assi, risulta più comodo utilizzare le componenti cartesiane a_x e a_y del vettore invece delle componenti vettoriali a_x e a_y. Le componenti cartesiane del vettore sono grandezze scalari e rappresentano le coordinate del punto del piano nel quale si trova la punta del vettore. In questo modo le componenti cartesiane hanno lo stesso modulo delle componenti vettoriali ma possono essere positive negative o nulle: sono entrambe positive se la punta del vettore è nel primo quadrante, entrambe negative se la punta del vettore è nel terzo quadrante, a_x è negativo e a_y è positivo se la punta del vettore è nel secondo quadrante, a_x è positivo e a_y è negativo se la punta del vettore è nel quarto quadrante. Ad esempio, nella seguente figura:

La componente cartesiana a_x è uguale a +3, la componente cartesiana a_y è uguale +2, le coordinate della punta del vettore a sono (a_x, a_y) cioè (3, 2) e la direzione del vettore a è individuata dall'angolo α che il vettore forma con il semi asse positivo delle ascisse. Inoltre, il vettore a e le componenti cartesiane formano un triangolo rettangolo dove l'ipotenusa è il vettore stesso e a_x e a_y sono i cateti.

Partendo da queste considerazioni possiamo facilmente calcolare:

• Il modulo del vettore conoscendo le componenti cartesiane.

  Applicando il teorema di Pitagora si ha:



  Nel nostro caso il valore del modulo è:



• La direzione del vettore conoscendo le componenti cartesiane.

  Applicando la trigonometria al triangolo rettangolo, (ricordiamo che il rapporto tra a_x e il modulo di a rappresenta il seno dell'angolo α, il rapporto tra a_y e il modulo di a rappresenta il coseno dell'angolo α, il rapporto tra il seno e il coseno dell'angolo α rappresenta la tangente dell'angolo α e l'inverso della tangente rappresenta l'angolo α), si ha:



  Nel nostro caso il valore di α è:



• Il valore delle componenti conoscendo il modulo e la direzione del vettore.

  Applicando la trigonometria al triangolo rettangolo, (ricordiamo che il cateto orizzontale cioè, la componente a_x, è uguale al prodotto dell'ipotenusa cioè, il modulo del vettore a, per il coseno dell'angolo adiacente e il cateto verticale cioè, la componente a_y, è uguale al prodotto dell'ipotenusa cioè, il modulo del vettore a, per il seno dell'angolo opposto), si ha:



  Nel nostro caso i valori di a_x e a_y sono:

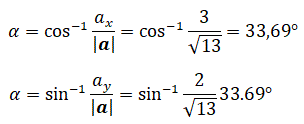

• La direzione del vettore conoscendo il modulo del vettore e una componente cartesiana.

  Ricordiamo che l'inverso del coseno oppure l'inverso del seno rappresentano l'angolo α.



  Nel nostro caso:
